INFRASTRUTTURA DI RICARICA PER VEICOLI ELETTRICI
Scoprite podis®, una soluzione innovativa per la distribuzione decentralizzata dell'energia che rende la creazione di un'infrastruttura di ricarica nei parcheggi multipiano e sotterranei un gioco da ragazzi!
DISTRIBUZIONE DECENTRALIZZATA DELL'ENERGIA PER I VEICOLI ELETTRICI
I veicoli elettrici sono emersi come una soluzione promettente per ridurre le emissioni di CO2 e migliorare la qualità dell'aria. Tuttavia, i veicoli e le loro infrastrutture di ricarica pongono delle sfide sulla strada verso un futuro più verde e sostenibile. Il numero crescente di veicoli elettrici fa salire alle stelle la domanda di stazioni di ricarica, mettendo a dura prova le reti elettriche esistenti e provocando interruzioni di corrente e costosi interventi di adeguamento.
Per affrontare queste sfide e facilitare la mobilità elettrica a lungo termine, Wieland Electric presenta una soluzione pionieristica per la creazione di un'infrastruttura di ricarica con distribuzione decentralizzata dell'energia. Il sistema di cavi piatti podis® consente una ricarica rapida, sicura e flessibile dei veicoli elettrici nei parcheggi multipiano o sotterranei, sia nuovi che esistenti.
ABBIAMO PARLATO DI
DISTRIBUZIONE DECENTRALIZZATA DELL'ENERGIA,
MA COSA SIGNIFICA ESATTAMENTE?
❌ INSTALLAZIONE CONVENZIONALE
Un'installazione centralizzata richiede significativamente più materiale rispetto a una decentralizzata. L'elevato numero di linee di alimentazione implica anche che sia necessario un notevole spazio nel quadro di distribuzione. L'adeguamento successivo diventa quindi un'impresa titanica.
SVANTAGGI DELL'INSTALLAZIONE TRADIZIONALE
❌ Richiede molto tempo
❌ Grande fabbisogno di materiale e scarti
❌ Aumenta il fabbisogno di spazio
❌ Modifiche molto lunghe
✅ INSTALLAZIONE DECENTRALIZZATA
L'installazione decentralizzata con podis® consente di implementare la distribuzione dell'energia per un intero parcheggio con una sola linea di alimentazione e di posizionare i moduli per il prelievo di energia esattamente dove servono. Questo permette di risparmiare spazio e garantisce un'estetica moderna e ordinata.
VANTAGGI DELL'INSTALLAZIONE DECENTRALIZZATA
✅ Eccellente flessibilità
✅ Risparmio di spazio
✅ Massima prevenzione degli errori
✅ Minore necessità di materiale e manodopera
✅ Velocità di installazione impressionante
✅ Qualità eccezionale
NON SIETE ANCORA IMPRESSIONATI?
DATE UN'OCCHIATA ALL'INSTALLAZIONE PODIS® IN FAST MOTION!
SEMPLICE DA COLLEGARE
installazione di podis® in un parcheggio sotterraneo in rapido movimento
L'INNOVAZIONE ALLA BASE DELLA
VELOCITÀ.
NON IMPORTA SE È VELOCE.
L'INNOVAZIONE ALLA BASE DELLA
FLESSIBILITÀ.
DISTRIBUZIONE DI ENERGIA CHE CRESCE CON I SUOI COMPITI.
L'INNOVAZIONE ALLA BASE DELLA
SICUREZZA.
NON È BELLO SE NON SUCCEDE NULLA?
PER SAPERNE DI PIÙ SULL'INSTALLAZIONE DI PODIS®
NEI PARCHEGGI SOTTERRANEI E NEI PARCHEGGI MULTIPIANO
INFRASTRUTTURA
DI RICARICA PER PARCHEGGI E GARAGE SOTTERRANEI
La crescente diffusione dei veicoli elettrici comporta un aumento della domanda di opzioni di ricarica, sia a livello domestico che aziendale. Nei parcheggi e nei parcheggi sotterranei in particolare, l'implementazione di stazioni di ricarica per veicoli elettrici presenta una serie di vantaggi che vi illustriamo di seguito.
✔️ OTTIMIZZAZIONE DEGLI SPAZI
I parcheggi e i parcheggi sotterranei sono solitamente costruiti in spazi limitati. La distribuzione decentralizzata dell'energia, offerta dal sistema energy bus podis® , consente di alimentare un gran numero di stazioni di ricarica con un'unica linea di alimentazione. In questo modo si risparmia spazio prezioso nell'armadio di distribuzione, il che è particolarmente vantaggioso negli spazi ristretti.
✔️ DISTRIBUZIONE EFFICIENTE DELL'ENERGIA
Grazie alla distribuzione decentralizzata dell'energia, l'energia viene distribuita uniformemente tra le stazioni di ricarica. Questo riduce al minimo le perdite di energia e garantisce un funzionamento efficiente di tutte le stazioni di ricarica, indipendentemente dal numero di veicoli caricati contemporaneamente.
✔️ SCALABILITÀ
Il sistema podis® consente di installare fino a venti stazioni di ricarica a seconda delle esigenze e di gestirle con un'efficiente gestione del carico. Ciò significa che i parcheggi e i parcheggi sotterranei possono essere facilmente ampliati per soddisfare la crescente domanda di strutture di ricarica senza dover apportare costose modifiche all'infrastruttura.
SOLUZIONI PER IL
VOSTRO SOLUZIONI PER IL VOSTRO PROGETTO DI INFRASTRUTTURA DI RICARICA
Chiunque sia coinvolto nell'implementazione di un'infrastruttura di ricarica beneficia dei numerosi vantaggi del sistema podis®. In qualità di vostro partner, comprendiamo le sfide della mobilità elettrica di oggi e di domani e offriamo soluzioni personalizzate che rendono i vostri progetti efficienti e a prova di futuro.
YOUR BENEFITS AT A GLANCE
- Richiedete una consulenza individuale:
i nostri esperti lavorano con voi per sviluppare una soluzione su misura per le vostre esigenze specifiche.
- Trova il partner giusto: Individua rapidamente lo specialista o il grossista più vicino a te per avere accesso diretto alle nostre soluzioni.
- Richiesta di partnership:
siete interessati a una partnership nella vostra regione? Contattate il nostro esperto Hans-Juergen.Kihl@wieland-electric.com.
FORNITORI DI ENERGIA, AMMINISTRAZIONI COMUNALI E INVESTITORI
A causa delle norme di legge, non solo i nuovi edifici devono essere dotati di infrastrutture di ricarica, ma anche gli edifici esistenti devono essere riadattati durante le ristrutturazioni. In entrambi i casi, podis® offre una soluzione economicamente vantaggiosa.
- Soluzione di sistema che consente di risparmiare tempo, costi, materiali e spazio
- Facile retrofitting negli edifici esistenti
- Installazione iniziale indipendente dal numero di stazioni di ricarica
- Compatibilità del sistema indipendentemente dal produttore della stazione di ricarica
- Aspetto moderno e strutturato
- Sistema a prova di futuro grazie alla semplice espandibilità
PIANIFICATORI ELETTRICI
Grazie alla massima flessibilità, podis® riduce al minimo gli sforzi di progettazione per la creazione di infrastrutture di ricarica. Consente di apportare facilmente modifiche e adeguamenti, consentendo un'installazione indipendente dalla stazione di ricarica.
- Pianificazione affidabile del progetto per quanto riguarda tempi e costi di esecuzione
- Pianificazione semplice con un portafoglio chiaro
- Espandibile senza grandi sforzi
- Più stazioni di ricarica su un'unica linea elettrica
- Tecnologicamente avanzato
- Funzionamento sicuro
- Riduzione del carico di incendio grazie all'architettura di sistema decentralizzata
INSTALLATORI ELETTRICI
Installate più stazioni di ricarica in meno tempo, rispondendo in modo flessibile alle esigenze dei vostri clienti. Grazie al suo design modulare, podis® consente di apportare modifiche ed espansioni in qualsiasi momento.
- Facile da installare ed espandere
- Può essere ampliato in qualsiasi punto con il minimo sforzo
- Risparmio di tempo, costi e materiali
- Non è necessario spelare o rimuovere l'isolamento
- Minimo sforzo di cablaggio
- Minimo sforzo per le modifiche
GROSSISTI E RIVENDITORI SPECIALIZZATI PER LA MOBILITÀ ELETTRICA
Migliorate il vostro portafoglio con una tecnologia all'avanguardia. Rispetto alle soluzioni convenzionali, podis® si distingue per l'eccezionale facilità di installazione. Come sistema completo con componenti coordinati, semplifica anche la gestione dell'inventario.
- Soluzione completa
- Facile gestione dell'inventario con un chiaro elenco dei componenti
- Prova di un portafoglio eccezionale
- Tecnologicamente avanzato
- L'installazione semplificata aggiunge valore
- Installazione indipendente dalla stazione di ricarica
PRODUTTORI DI STAZIONI DI RICARICA
In qualità di produttori di stazioni di ricarica, avete l'opportunità di offrire podis® come sistema completo di marca. In questo modo, non solo potrete beneficiare della vendita delle vostre stazioni di ricarica, ma potrete anche provvedere all'installazione dell'intera infrastruttura di ricarica.
- Integrazione dei componenti plug-in RST® nella stazione di ricarica, per un'installazione ancora più semplice.
- Maggiore fidelizzazione dei clienti grazie all'espandibilità
- Tecnologicamente avanzate
- Funzionamento sicuro
- Facilità di installazione
- L'installazione può essere commercializzata insieme al prodotto
- Soluzione di sistema completa
PODIS® - L'INNOVAZIONE È PIÙ DELLA SOMMA DELLE SUE PARTI
del cavo
COMPLESSITÀ MINIMA PER UNA FACILE INSTALLAZIONE:
CABLAGGIO SEMPLICE CON SOLI QUATTRO MODULI DI BASE
CAVO PIATTO
| Tensione nominale | 690 V |
| Corrente nominale | 63 A |
| Sezione di connessione | 16 mm² |
| Numero di poli | 5 |
| Resistenza agli urti | IK 10 |
| Classe BPVO | B2ca-s1a,d1 |
Potete trovare informazioni dettagliate nel nostro negozio o nella nostra brochure:
MODULO DI CONNESSIONE PER CABLAGGIO CONVENZIONALE
| Per l’alimentazione nel cavo piatto e per il prelievo nella stazione di ricarica | |
|---|---|
| Tensione nominale | 690 V |
| Corrente nominale | 63 A (max. 40°C) |
| Sezione trasversale della connessione | 1,5 bis 16 mm² |
| Classe di protezione IP | IP65 |
| Resistenza agli urti | IK 09 |
Informazioni dettagliate sono disponibili nel nostro negozio o nella nostra brochure:
TERMINALE DEL CAVO
Sono necessarie due terminazioni del cavo su entrambi i lati di ciascun cablaggio. Sono utilizzati per ottenere il tipo di protezione IP 65.
Potete trovare informazioni dettagliate nel nostro negozio o nella nostra brochure:
CAVO A CLIP
I fermacavi con fissaggio rapido e un solo punto di fissaggio sono ottimizzati per il massimo risparmio di tempo e la facilità di gestione.
- Un unico componente: Parte inferiore e superiore collegate per semplificare l'installazione.
- Bloccaggio con dispositivo di fissaggio a sgancio rapido: Bloccaggio senza attrezzi, semplicemente premendo la parte superiore.
- Due varianti:
- Per il fissaggio con una pistola per bulloni.
- Con foro asolato per il classico fissaggio a vite.
- Dissipazione del calore e retrofittabilità: Spazio tra il cavo piatto e il substrato, che non solo consente una migliore dissipazione del calore, ma permette anche la semplice integrazione di moduli di connessione aggiuntivi in un secondo momento.
- Passaggio dei cavi dati: I morsetti per tubi adattabili consentono una posa parallela e pulita dei cavi dati.
- Accessori: Le clip per il fissaggio alle canaline portacavi e il morsetto per cestello portacavi completano le opzioni.
Informazioni dettagliate sono disponibili nel nostro negozio o nella nostra brochure:
ANCORA PIÙ VELOCE, ANCORA PIÙ FACILE:
L'INSTALLAZIONE È ANCORA PIÙ SEMPLICE GRAZIE AI COMPONENTI PLUG-IN
MODULO DI CONNESSIONE IN VERSIONE PLUG-IN
| Come uscita nel cavo piatto - Pluggable RST 25 | |
| Tensione nominale | 400 V |
| Corrente nominale * | 32 A (max. 28°C) |
| Sezione trasversale della connessione | 6 mm² precablato |
| Classe di protezione IP | IP65 |
| Resistenza agli urti | IK 09 |
Potete trovare informazioni dettagliate nel nostro negozio o nella nostra brochure:
CAVO PREFABBRICATO
Per un'alimentazione rapida e collegabile alla stazione di ricarica. Con il cavo preassemblato con estremità libera o come cavo di collegamento, offriamo diverse opzioni di connessione e la massima flessibilità.
Potete trovare informazioni dettagliate nel nostro negozio o nella nostra brochure:
EQUIPAGGIATI PER OGNI SCENARIO:
ALTRI COMPONENTI COMPLETANO IL NOSTRO PORTFOLIO
MODULO INTERRUTTORE AUTOMATICO:
In conformità alla norma IEC 60364-7-722:2018, il dispositivo di protezione da sovracorrenti e correnti residue per la protezione delle stazioni di ricarica deve essere installato nei circuiti finali di diramazione di ciascuna stazione di ricarica. Questi possono essere integrati nella stazione di ricarica stessa o in un modulo interruttore automatico podis® appositamente progettato per l'elettromobilità.
Il modulo interruttore podis® è completamente precablato e dotato dei necessari RCD. Esistono varianti per il cablaggio (con pressacavo) e per l'installazione a spina. Il modulo funge anche da collegamento al cavo piatto e integra il dispositivo di sovracorrente e corrente residua per il circuito finale.
Informazioni dettagliate sono disponibili nel nostro negozio o nella nostra brochure:
Visualizza i moduli di interruzione del circuito nel negozio
DI CONNESSIONE CON DOPPIA USCITA
Il modulo a doppia uscita ridefinisce l'efficienza servendo due utenze con un solo rubinetto. In questo modo non solo si risparmia tempo, ma anche costi, poiché si può rinunciare a un modulo di uscita. Il coperchio speciale fornisce un'uscita aggiuntiva, completamente precablata e collegabile con RST® o per il cablaggio tradizionale con pressacavo.
Informazioni dettagliate sono disponibili nel nostro negozio o nella nostra brochure:
PROVATELO E SCOPRITE
LA QUALITÀ E LA FUNZIONALITÀ SENZA ALCUN RISCHIO.

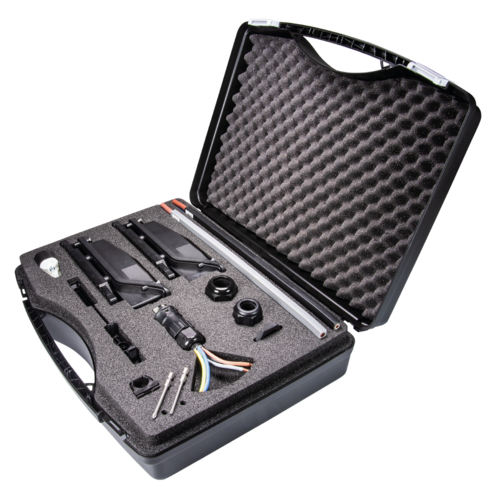

FORNIAMO LA PROVA IN UN CASO CAMPIONE
Guardate voi stessi. Nella nostra valigetta campione podis® troverete tutti i componenti necessari per collegare il sistema bus energetico podis®:
- Cavo piatto 5G16 e 5G25
- Modulo di connessione per l'uscita con pressacavo
- Modulo di connessione con uscita innestabile
- Un cavo preassemblato
- Varie opzioni di montaggio e cacciaviti
INSTALLAZIONE CON CABLAGGIO CONVENZIONALE
| CAVO PIATTO PODIS® CON ACCESSORI | ||
|---|---|---|
| # | Designazione | Numero d'ordine |
| 1 | Cavo piatto 5G16 | 00.771.0307.1 |
| 2 | Clip per cavo Vite | 05.569.7453.0 |
| 3 | Terminale del cavo | Z6.563.6553.0 |
| MODULO DI CONNESSIONE CON ACCESSORI | ||
| 4 | Modulo di connessione con foro per il pressacavo | 75.456.0053.1 |
| 5 | Pressacavo 18-25 mm | Z5.507.1653.1 |
| 6 | Dado | 05.505.0353.1 |
PRODOTTI PER L'INSTALLAZIONE CON PRESSACAVO
Con i nostri cestini preparati vi facilitiamo l'acquisto. Avrete un'idea di come assemblare i vostri componenti e potrete ordinarli direttamente.
INSTALLAZIONE CON IL SISTEMA A INNESTO RST®
| MODULO DI CONNESSIONE A INNESTO E RELATIVI CAVI ASSEMBLATI | ||
|---|---|---|
| # | Designazione | Numero d'ordine |
| 7 | Modulo di connessione, plug-in RST25 | 75.453.0053.1 |
| 8 | Cavo di collegamento 5G6 RST25; 0,5 m | 99.456.0124.0 |
| 9 | Cavo di collegamento 5G6 RST25; 1,0 m | 99.453.0124.0 |
| 10 | Cavo di collegamento 5G6 RST25; 1,5 m | 99.454.0124.0 |
| 11 | Cavo di collegamento 5G6 RST25; 2,0 m | 99.455.0124.0 |
| 12 | Cavo di collegamento 5G6 RST25; 2,5 m | 99.459.0124.0 |
| 13 | Cavo di collegamento 5G6 RST25; 3,0 m | 99.460.0124.0 |
PRODOTTI PER LA VARIANTE DI INSTALLAZIONE A INNESTO
Lo stesso vale per il carrello preparato per la variante di installazione podis® con sistema RST inseribile. Questo non solo ottimizza l'installazione, ma anche gli acquisti. Grazie all'accurata selezione e al raggruppamento dei componenti, consentiamo di realizzare le vostre installazioni elettriche in tempi brevi e di aumentare l'efficienza del processo di acquisto.
PODIS® SI DIMOSTRA
INDISPENSABILE NELLA PRATICA
Accesso modulare e flessibile ...
I clienti convinti sono la prova migliore che un prodotto si è dimostrato valido nell'uso. E per Daniel Ruf del gruppo svizzero Burkhalter, podis® ha già superato a pieni voti la prova pratica: “Ci affidiamo a un sistema che può essere installato con poco sforzo e senza errori. I metodi di cablaggio tradizionali non sarebbero più adatti al nostro modello di business”.
I vantaggi di podis® sono particolarmente evidenti quando la sua azienda ristruttura i garage esistenti: “Immaginiamo di installare 90 stazioni di ricarica in un parcheggio sotterraneo e di volerlo fare con cavi e scatole di giunzione convenzionali... sarebbe un'impresa avventurosa in molti luoghi.
...di sistemi di ricarica nei condomini...
In tutti i progetti di retrofit, lo spazio disponibile nel percorso e nel quadro di distribuzione principale non è esattamente principesco. Naturalmente, un sistema come questo è molto conveniente per noi. Lo sviluppo dal quadro di distribuzione elettrica principale al cavo piatto si è dimostrato molto fattibile nella maggior parte dei casi.
DANIEL RUF, PROJECT MANAGER BURKHALTER GROUP
"I METODI DI CABLAGGIO TRADIZIONALI NON AVREBBERO PIÙ FUNZIONATO CON IL NOSTRO MODELLO DI BUSINESS".
DANIEL RUF, PROJECT MANAGER BURKHALTER GROUP.
FEEDBACK IMPRESSIONANTI DA PARTE DI UTENTI REALI
Illustrazioni: La galleria di immagini illustra vari metodi di installazione in cui PaechElektro ha utilizzato con successo il sistema podis®.
I NOSTRI ESPERTI VI CONVINCERANNO DEI VANTAGGI DELLA DISTRIBUZIONE DI ENERGIA CON PODIS®.
COSA DICE IL NOSTRO ESPERTO
“Con il sistema a cavo piatto podis® , Wieland Electric, in qualità di leader di mercato, offre un sistema di installazione innovativo con pochi componenti di base che rappresenta la soluzione perfetta per i progetti di elettromobilità. Oltre al tempo risparmiato durante l'installazione e alla flessibilità delle opzioni di retrofitting e di espansione, il sistema riduce al minimo il potenziale di errore e contrasta così la carenza di lavoratori qualificati.”
Frank Nagengast-
Product Manager sistemi a cavo piatto podis®
